混凝土泵車臂架折疊方式分為哪幾種呢？如何做好這些方面的工作呢？我們一起來了解一下攪拌機襯板葉片的工作要求吧。

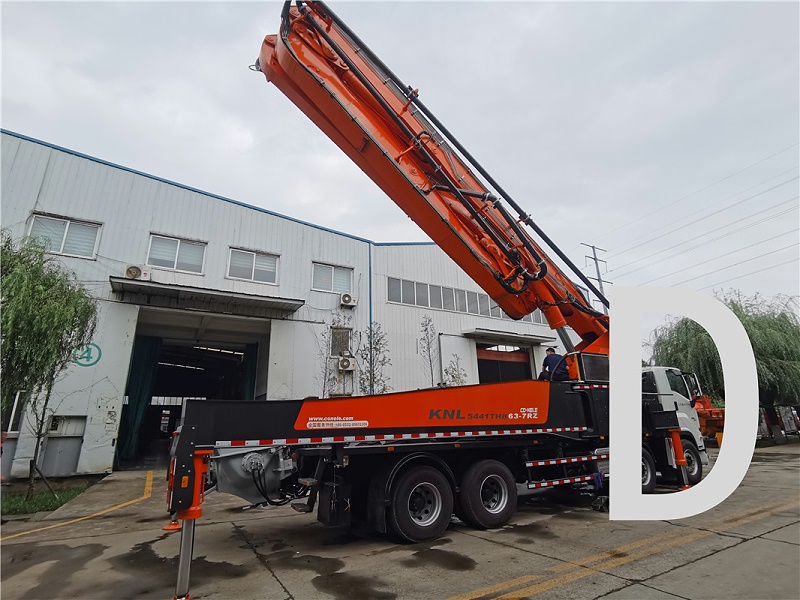

1、臂架折疊方式

臂架的折疊方式，與回轉支承座的位置、臂架節數以及各廠家的設計風格有關。

二節臂的臂架折疊形式較為簡單，只有上支點式和下支點式兩種。三節臂的折疊方式主要有R型卷繞式)、Z型(折疊式)，而四節及以上臂架的折疊形式則比較復雜，常見的有RZ型、M型、S型等。

按照第一節臂的位置分類，又可分為上支點式(第一節臂在上)和下支點式(第一節臂在下)兩種折疊方式。

(1)二節臂的折疊方式

上支點式因第一節臂在上方，重力心較低，對整車穩定性有利;

下支點式的優點是展開比較方便。

(2)四節和五節臂的折疊方式

四節和五節臂的折疊方式組合更多，常用的有M形、S形、RZ形等。RZ形是R形和Z形兩種基本方式的組合，因兼有兩者的優點而被廣泛采用。

(3)三節臂的折疊方式

根據支點位置和折疊方式，三節臂的折疊方式有6種常用的組合形式，每種折疊方式各有2其優缺點;

R形折疊臂架的結構布局比較緊湊;Z形折疊臂架的打開空間較低，打開和折疊時動作迅速。
